「第二世代」バイオディーゼル燃料合成の触媒を開発 －高活性・高再利用性の固定化触媒による省エネ合成が可能に－

　理化学研究所（理研）環境資源科学研究センターグリーンナノ触媒研究チームの山田陽一チームリーダー、自然科学研究機構分子科学研究所の魚住泰広教授、中部大学の樫村京一郎講師、東京工業大学の和田雄二教授、九州大学の藤川茂紀准教授らの共同研究グループは、従来の均一系・不均一系触媒よりも高活性（少量の触媒量で高収率）で再利用性の高い固定化触媒を開発し、それを用いて「第二世代バイオディーゼル燃料」をカーボンニュートラル・省資源・省エネで合成することに成功しました。本研究成果は、第二世代バイオディーゼル燃料の効率的な製造プロセス、さらには医薬品合成、有機半導体などの有用物質合成の開発に貢献すると期待できます。
　地球温暖化対策が喫緊の課題である現在、バイオディーゼル燃料は化石燃料の代替品として期待されています。とくに、第二世代の「炭化水素」は、第一世代の「脂肪酸メチルエステル」に比べてエネルギー効率が高く分解されにくいことから、効率的な製造法に向けて大きな期待が寄せられています。
　今回、共同研究グループは、シリコンナノ構造体にロジウムナノ粒子を固定化した触媒（SiNA-Rh）を開発しました。このSiNA-Rhを既存の触媒の30～100分の一である1/2000モル当量（0.05モル％）用いて、原料のバイオマス由来の遊離脂肪酸を水素雰囲気下、マイクロ波照射により温度を200℃に保ちながら還元反応を行ったところ、対応する炭化水素が90％以上の高収率で得られました。照射したマイクロ波は40W程度であり、省エネ化が実現できました。さらに、実験を繰り返した結果、SiNA-Rhは高活性のまま20回の再利用が可能であることが分かりました。
　本研究は、米国の科学雑誌『ACS Catalysis』に掲載されました。

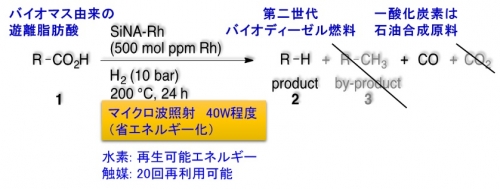

図　新たに開発した触媒（SiNA-Rh）を用いた第二世代バイオディーゼル燃料の合成
